Усилитель РМ412-8К предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 4 до 12 ГГц.

Область применения

Усилитель РМ412-8К используется в качестве выходного канального усилителя в твердотельных передатчиках на основе многолучевых антенных решеток в перспективных системах радиопротиводействия, а также в измерительной технике, аппаратуре ЭМС-тестирования, в наземной, морской и авиационной бортовой аппаратуре и т.д.

Особенности

  • Мгновенная полоса 1,5 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Нормированные ФЧХ
  • Высокая надежность и стойкость к ВВФ

Конструктивное исполнение

Усилитель РМ412-8К построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность.

Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

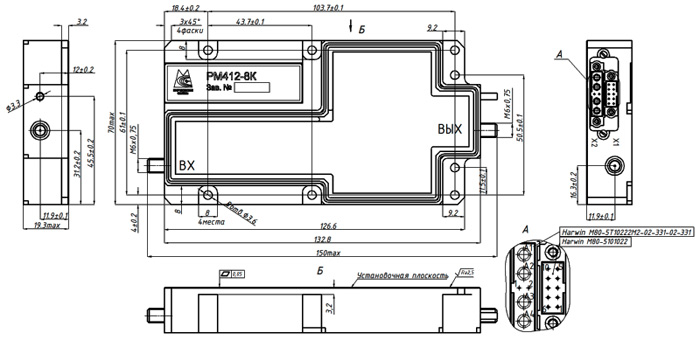

Рис.1. Габаритный чертеж усилителя РМ412-8К

Рис.1. Габаритный чертеж усилителя РМ412-8К

Электрические параметры при T=25°C, VDC+ =+9 В, VDC- = -9 В, 50 Ом
Параметры Обозн. PM412-8К Ед. изм.
Мин. Макс.
Рабочий диапазон частот C 4 12 ГГц
Выходная мощность в непрерывном режиме Psat 10   Вт
Выходная мощность при компрессии 2 дБ P2dB 8   Вт
Коэффициент усиления в линейном режиме Gss 39 48 дБ
Неравномерность АЧХ DG   5.0 дБ
Изменение усиления в диапазоне -60...+60°C DGt   ±2.0 дБ
КСВН входа и выхода VSWR in/out   <2.5
Фазовая неидентичность Dφ   ±25 градусов
Напряжение питания 1 VDC+ 8.6 10 В
Ток потребления по цепи питания 1 I+   11 А
Напряжение питания 2 VDC- -10 -8.6 В
Ток потребления по цепи питания 2 I-   <0.2 А
Параметры конструкции
Параметры Значения
PM412-8В
Габаритные размеры 150,0 x 70,0 x 19,3 мм
Масса <0.45 кг
СВЧ соединители 3.5/1.52 (СРГ50-751ФВ) или SMA(f)
Вводы питания, модуляции, управления Разъемы Harwin
Охлаждение Внешний теплоотвод
Условия эксплуатации
Параметры Обозн. Значения
Диапазон температур эксплуатации Tc от -60 до +60°C
Диапазон температур транспортирования Tstg от -60 до +85°C
Относительная влажность при Т=40°C RH 98%
Удары, вибрации, пониженное давление SH / VI / AL Авиация
