Усилитель УМ1710Б предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 5 до 18 ГГц.

Область применения

Усилитель УМ1710Б широко используется:

  • в измерительной технике,
  • в системах связи,
  • в наземной, морской и авиационной бортовой аппаратуре.

Особенности

  • Мгновенная полоса 2 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ

Конструктивное исполнение

Усилитель УМ1710Б построен на основе современной GaAs и GaN технологии, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность.

Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

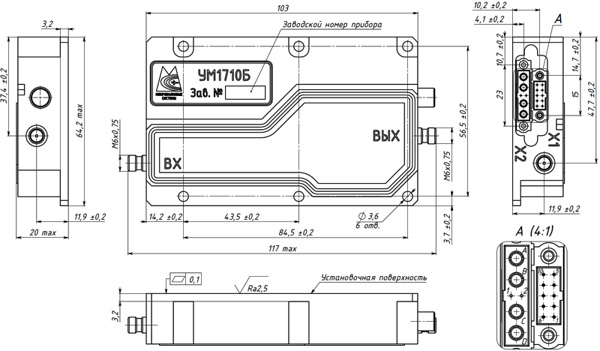

Рис.1. Габаритный чертеж усилителя УМ1710Б

Рис.1. Габаритный чертеж усилителя УМ1710Б

Электрические параметры при T = 25 °C, VDC1+ =+27 В, VDC2+ =+9 В , VDC3- = -9 В, 50 Ω
Параметры Обозн. Мин. Макс. Ед. изм.
Рабочий диапазон частот DF 5 18 ГГц
Выходная мощность Pout 10   Вт
Коэффициент усиления в линейном режиме Gss 42 50 дБ
Неравномерность АЧХ DG   4,0 дБ
Изменение усиления в диапазоне -40…+60°C DGt   3,0 дБ
КСВН входа и выхода VSWR in/out   2,2/2,0
Напряжение питания 1 VDC1+ 26 30 В
Ток потребления по цепи питания 1 I1+   2,6 А
Напряжение питания 2 VDC2+ 8,5 9,5 В
Ток потребления по цепи питания 2 I2+   1,7 А
Напряжение питания 3 VDC3- -9,5 -8,5 В
Ток потребления по цепи питания 3 I3-   0,1 А
Параметры конструкции
Параметры Значения Ед. изм. Огранич.
Габаритные размеры 121,0 x 64,2 x 20,0 мм макс
Масса 0,28 кг макс
СВЧ соединители 3,5/1,52 (СРГ50-751ФВ) или SMA(f)
Вводы питания, модуляции, управления Разъемы Harwin
Охлаждение Внешний теплоотвод
Условия экплуатации
Параметры Обозн. Мин. Тип. Макс. Ед. изм.
Диапазон температур эксплуатации Tc -40   +60 °C
Диапазон температур транспортирования Tstg -60   +85 °C
Относительная влажность при Т=35°C RH 98     %
Удары, вибрации, пониженное давление SH / VI / AL   Авиация
