Усилитель MSLA2-20180-4.0M
Цена:
По запросу
Оплата
- Безналичный расчет
- Предоплата на банковкую карту
- Оплата с отсрочкой платежа
Доставка
- Деловые Линии;
- ПЭК;
- ЖелДорЭкспедиция;
- КИТ;
- Энергия;
Усилитель MSLA2-20180-4.0M предназначен для усиления непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 18 ГГц.
Область применения
Малошумящие широкополосные СВЧ-усилители спроектированы для различных применений:
- радиопротиводействие,
- измерительная техника,
- оптоволоконные системы связи и т.д.;
Усилители MSLA2-20180-4.0M пригодны для использования в активных фазированных антенных решетках, наземной, морской и авиационной бортовой аппаратуре.
Особенности
- Мультиоктавная мгновенная полоса
- Малые габариты и масса
- Встроенный скоростной (50нс) модулятор питания (опция М)
- Однополярное питание
- Высокая надежность и стойкость к ВВФ

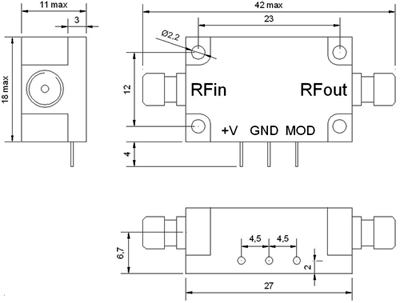

Рис.1. Габаритные размеры корпусного варианта усилителей MSLA2-20180-4.0M
| Параметры | MSLA2-20180-4.0 (M) | Ед. изм. |
| Рабочий диапазон частот | 2 - 18 | ГГц |
| Коэффициент шума | < 4.5 | дБ |
| Выходная мощность в непрерывном режиме | 20 (тип) | мВт |
| Выходная мощность при компрессии 1 дБ | > 10 | мВт |
| Коэффициент усиления в линейном режиме | 24 - 28 | дБ |
| Неравномерность АЧХ | < 4.0 | дБ |
| Изменение усиления в диапазоне -40...+85°C | ±3.0 (тип) | дБ |
| КСВН входа и выхода | < 2.5 | |
| Напряжение питания | +7.1...+9.5 | В |
| Ток потребления | < 180 | мА |
| Параметры | Значения |
| Габаритные размеры | 42 х 22 х 14 мм (корпусной) 12 х 7.5 х 1.8 мм (ГИС) |
| Масса | 15 г |
| СВЧ соединители | 3.5/1.52 |
| Вводы питания, модуляции | паяные контакты |
| Охлаждение | не требуется |
| Параметры | Обозн. | Мин. |
| Диапазон температур эксплуатации | Tc | от -40 до +85 °C |
| Диапазон температур транспортирования | Tstg | от -60 до +85°C |
| Относительная влажность при Т=40°C | RH | 98 % |
