Токоприемник рудничный ТРН-М – специализированное рудничное электротехническое оборудование, выполняющее роль токоприемника подвижного состава для горно-шахтной промышленности. Имеет нормальное исполнение, классическую разборную конструкцию и относительно малый вес. Относится к разряду эл. оборудования для специального шахтного транспорта. Отличается простотой обслуживания и долговечностью в эксплуатации.
Назначение токоприемника ТРН-М
Данное устройство предназначено для установки на электровозы, имеющие сцепной вес от 7 до 28 тонн. Используется для обеспечения съема постоянного тока от контактной шахтной сети и дальнейшей его передачи на сеть питания эл. оборудования электровоза. Данный тип устройства может использоваться на горно-шахтных производствах, лишенных взвесей взрывоопасной пыли в рабочей среде.
Устройство типа ТРН-М выполнено в форм-факторе каркасной конструкции из металла с наличием втулочных соединительных механизмов, обеспечивающих раскрытие/закрытие устройства. Управление раскрытием/закрытием осуществляется при помощи пружинно-гидравлического механизма. Съем тока от контактной шахтной линии выполняется посредством токоприемника, закрепленного на верхней части устройства.
| Параметры | Значения |
| Тип устройства | Токоприемник классической конструкции, разборный, нормального исполнения |
| Режим функционирования | Продолжительный |
| Тип механизма подъема/опускания | Пружинно-гидравлический |
| Климатическое исполнение согласно ГОСТ 15150 | У/Т |
| Категория размещения согласно ГОСТ 15150 | Категория 5 |
| Степень защиты устройства согласно ГОСТ 14254 | IP20 |
| Степень взрывозащиты | РН1 |
| Напряжение, принимаемое устройством, номинал., В | 250,0 |
| Номинальный ток, А: | |
| в условиях стоянки | 20 |
| в условиях движения электровоза | 400 |
| Допустимая скорость движения электровоза, питаемого от устройства, км/час: | |
| номинал. | 12,5 |
| Максимум | 25 |
| Допустимая сила статического нажатия на контактный проводник, Н: | |
| активная, минимум | 45 |
| пассивная, максимум | 80 |
| Рабочие габариты устройства, мм: | |
| высота в транспортном положении | 400 |
| высота подъема минимальная | 500 |
| высота подъема максимальная | 1100 |
| Допустимая температура рабочей среды, °С | От -5 до +40 |
| Допустимая влажность рабочей среды при t=35°С, % | 100 |
| Габаритные характеристики (размер), не более, мм | 1470х1200х900 |
| Установочные размеры, мм | 255х150 |
| Весовые характеристики (масса), не более, кг | 45,0 |

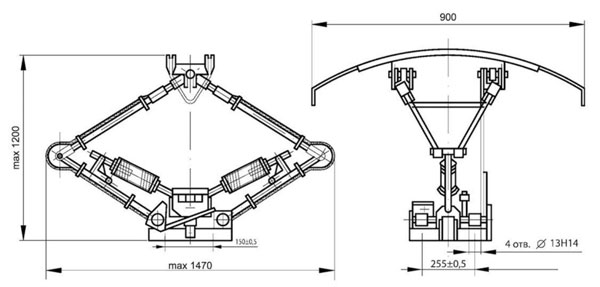

Рис.1. Габаритные размеры токоприемника ТРН-М
