Клапанные блоки серии С

Клапанные блоки серии С (3-вентильные смежцентровым расстоянием54ммили110мм и5-вентильные смежцентровым расстоянием54-ммили110мм) предназначены для монтажадатчика разности давлений икоммутации импульсных линий всистемах автоматизации технологических процессов.

Конструктивные особенности

Подключение импульсных линий напрямую кклапанному блоку через отверстия К1/2", К1/4", 1/2NPT, 1/4NPT, либо приварные штуцера снаружной резьбой М20×1,5 или М22×1,5, либо через монтажные фланцы икомплекты монтажных частей.

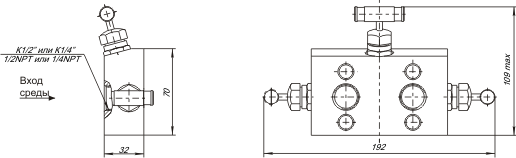

3-вентильные клапанные блоки серии С с межцентровым расстоянием 54 мм

С30 (без дренажа и без возможности подключения метрологического оборудования)

С30 Р1 (без дренажа и без возможности подключения метрологического оборудования свнутренней резьбой К1/2 навходе среды)

С30 Р1 F (исполнение для агрессивных сред)

С30 Р5 (без дренажа и без возможности подключения метрологического оборудования снаружной резьбой М20×1,5 навходе сред)

С30 Р6 (без дренажа и без возможности подключения метрологического оборудования снаружной резьбой М22×1,5 навходе сред)

С32 (с дренажными клапанами после изолирующих вентилей)

С33 Р1 (с дренажными клапанами и возможностью подключения метрологического оборудования ивнутренней резьбой К1/2 навходе среды)

5-вентильные клапанные блоки серии С с межцентровым расстоянием 54мм

С52 (с дренажными клапанами после изолирующих вентилей)

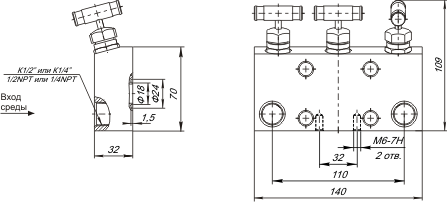

3-вентильные клапанные блоки серии С с межцентровым расстоянием 110 мм

С30 Р10 (без дренажа и без возможности подключения метрологического оборудования свнутренней резьбой К1/2 навходе среды)

С30 Р10 F (исполнение для агрессивных сред)

С30 Р14 (без дренажа и без возможности подключения метрологического оборудования снаружной резьбой М20×1,5 навходе среды)

С30 Р15 (без дренажа и без возможности подключения метрологического оборудования снаружной резьбой М22×1,5 навходе среды)

С31 Р10 (с дренажными клапанами до изолирующих вентилей)

С32 Р10 (с дренажными клапанами после изолирующих вентилей)

5-вентильные клапанные блоки серии С с межцентровым расстоянием 110 мм

С52 Р10 (с дренажными клапанами после изолирующих вентилей ивнутренней резьбой К1/2 навходе среды)

Дополнительные принадлежности

Вид А: переходник для подключения метрологического оборудования (для контроля до2,5МПа)

Вид А: переходник для подключения метрологического оборудования (для контроля до40МПа)

Заглушка
