Клапан предохранительный КПУ 10/3-С-УХЛ1 предназначен для предохранения гидроприводов в аварийных случаях от превышения установленного значения давления.
Область применения
Гидравлические системы различных стационарных установок, работающих при температуре окружающей среды от -45 до +55°C.
| Условный проход (Ду) | 10 мм |
| Давление на входе номинальное | 32 МПа |
| Давление на входе максимальное | 35 МПа |
| Диапазон настройки давления | 5 - 35 МПа |
| Расход рабочей жидкости номинальный | 40 л/мин |
| Расход рабочей жидкости максимальный | 80 л/мин |
| Способ монтажа | стыковой |
| Конструктивное исполнение | седельный |
| Момент силы | 0,6 Нм |
| Дополнительная информация | Максимальное превышение давления настройки при мгновенном возрастании давления: 2,5 МПа |
| Масса (без рабочей жидкости) | 1,6 кг |

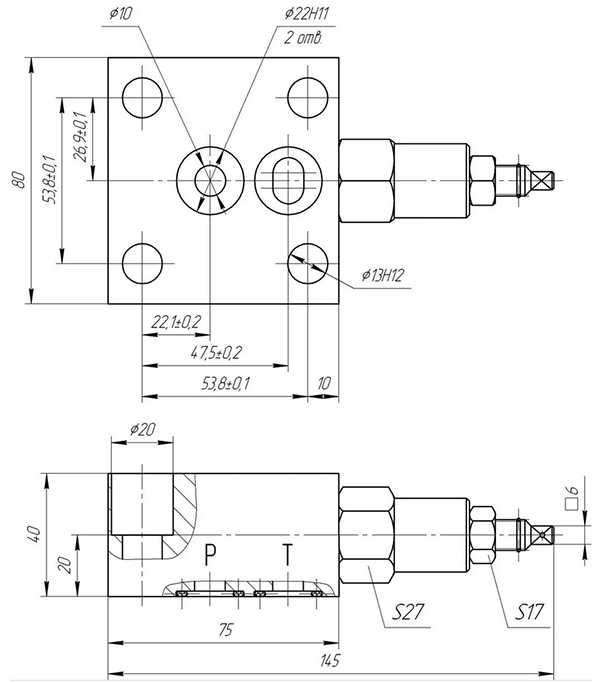

Габаритные и установочные размеры клапана КПУ 10/3-С-УХЛ1
Принцип работы:
- давление в системе не превышает установленного значения – игла клапана прижата к седлу силой пружины;
- давление в системе превышает установленное значение – сила, действующая на иглу клапана, сжимает пружину, игла смещается с седла, частично открывая проходное сечение, тем самым пропуская рабочую жидкость (масло) из напорной линии в сливную и давление снижается.
Комплект поставки
- Клапан предохранительный прямого действия седельного типа КПУ 10/3-С-УХЛ1.
- Паспорт.
